Descrizione

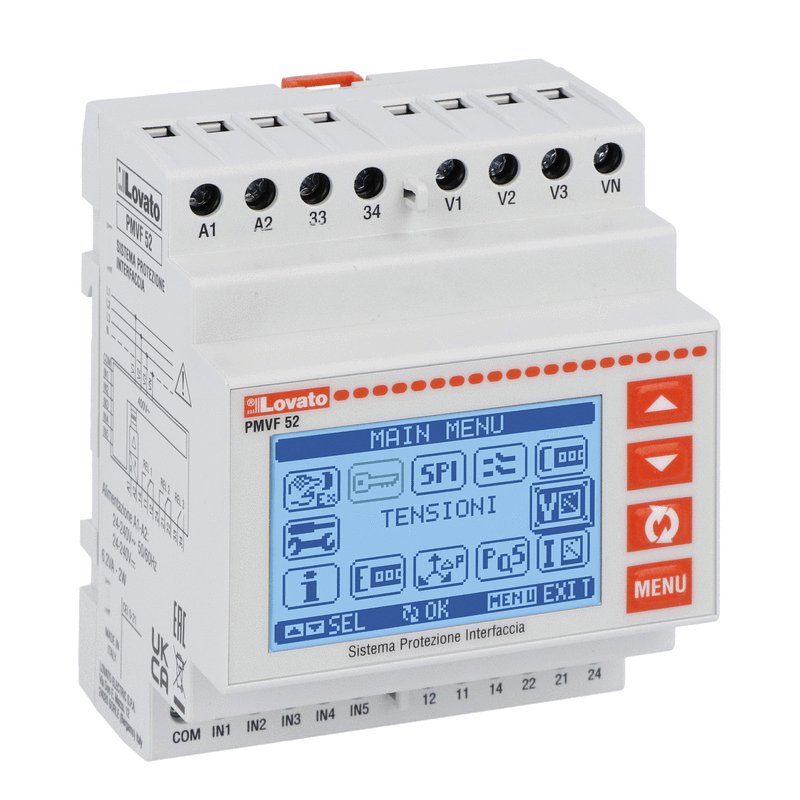

Il sistema di protezione di interfaccia (SPI) PMVF52 è stato progettato secondo la norma CEI 0-21 ed è impiegato nel caso di connessione di un sistema di generazione locale in parallelo alla rete di bassa tensione del distributore.
I controlli riguardano limiti sulla tensione e sulla frequenza.
PMVF52 è equipaggiato con 5 ingressi con le seguenti funzioni:
- INP1: ingresso di feedback da DDI(contatto ausiliario segnalazione chiusura),
- INP2: ingresso per comando locale,
- INP3: ingresso per selezione soglie di frequenza da remoto (segnale esterno),
- INP4: ingresso per segnale di telescatto,
- INP5: ingresso programmabile.
Inoltre, sono presenti 2 uscite a relè in scambio ed una uscita NA per:
- OUT1: comando bobina DDI (Dispositivo Di Interfaccia),
- OUT2: comando dispositivo di rincalzo (programmabile),
- OUT3: allarme globale (programmabile).
Il comando per il dispositivo di rincalzo è obbligatorio per impianti superiori a 20kW ed è costituito da un segnale ritardato di 0.5s rispetto al comando di apertura del DDI, inviato solo se il DDI fallisce il sezionamento.
